NANOS-Instruments hat fuer eigene Produkte OEM Motoren entwickelt die wir produzieren und die nur von uns zu beziehen sind. Die Motoren bieten einige technische Vorteile. Sie sind bei gleicher Leistung kleiner im Bauraum, besitzen Fuehrungen, oder hochaufloesende Encoder mit Endlagen. Einige Eigenschaften koennen auch nur mit unseren Elektroniken erreicht werden. Bei den integrierten Systemen haben wir meistens das mechanische interface und die bisherige Baugroesse behalten. Aufgrund der kompackte Bauweise ist die Erwaermung im Vacuum besonders zu reduzieren. Hierfuer haben wir einen driftfreien magnetischen low Power Encoder mit 10nm Aufloesung und 15mW Verlustleistung entwickelt. Die System sind bereits bei Druecken bis 10-9mbar im Einsatz. Die bidirektionale Wiederholgenauigkeit betraegt auch hier die der Encoderaufloesung (+/-10nm) Gefuerte Varianten sind z.B. fuer den Einsatz der motoriesierten Mikrometerschraube gedacht, die in Spiegelverkippungen oder kleinen Stages zum Einsatz kommen. Fuer einfache Positionieraufgaben wurde eine gefuerte Variante mit einem kleinen Tisch ausgestattet. Es sei an dieser Stelle klar gesagt, das es sich bei den modifizierten Motoren um Produkte der NANOS-Instruments handelt. Wir arbeiten die Motoren komplett um, so dass jegliche Ansprueche seitens PiezoMotor ausgeschlossen sind.

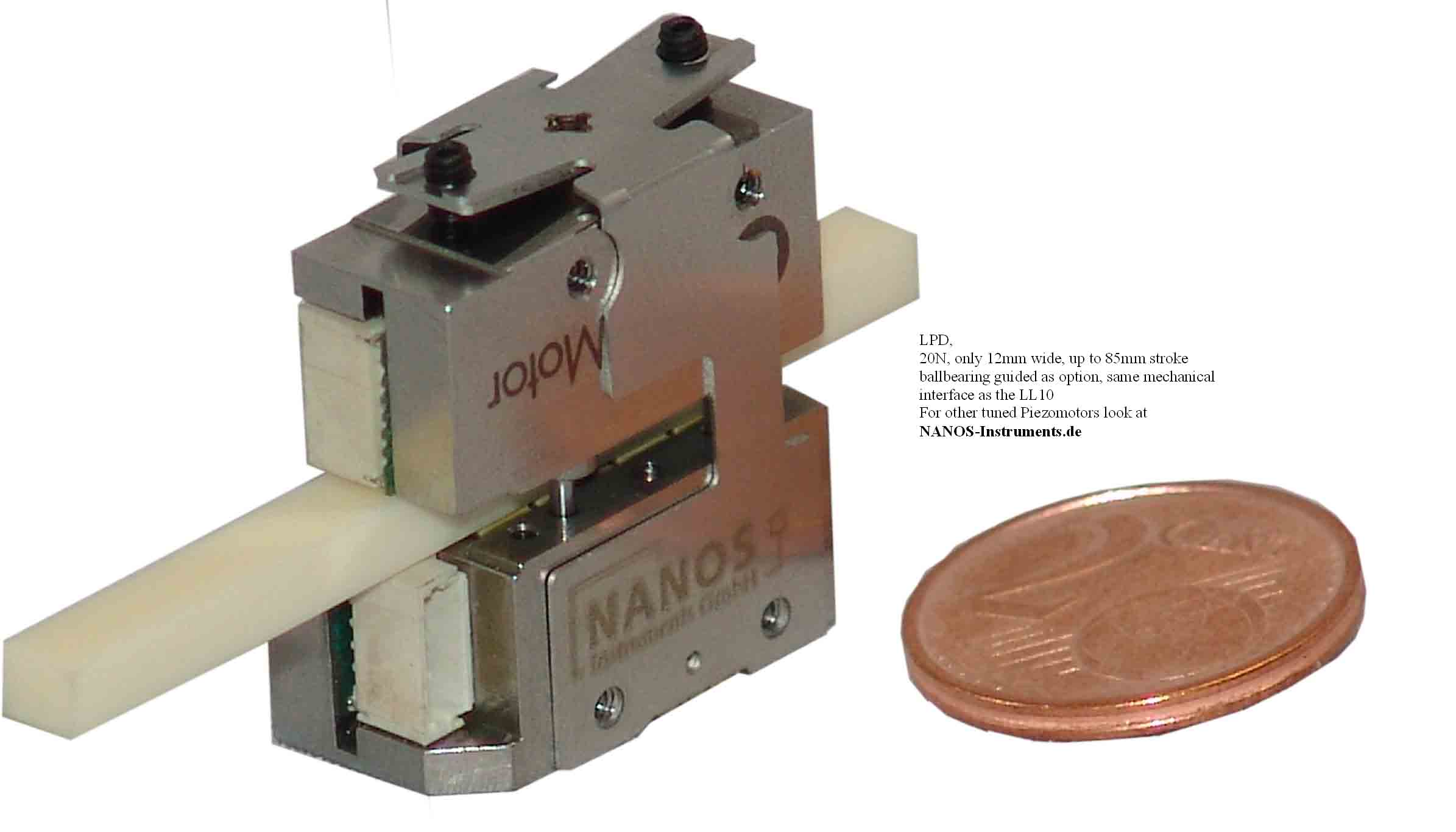

LPD___twin performance LL10 interface Fuer Anwendungen bei dem der standard LL10 Motor eingesetzt worden ist und nun doch mehr Kraft benoetigt wird. Unser Dualmotor hat die gleichen Eigenschaften wie der Twin aber das mechnische interface des LL10.  . LPS-30.pdf

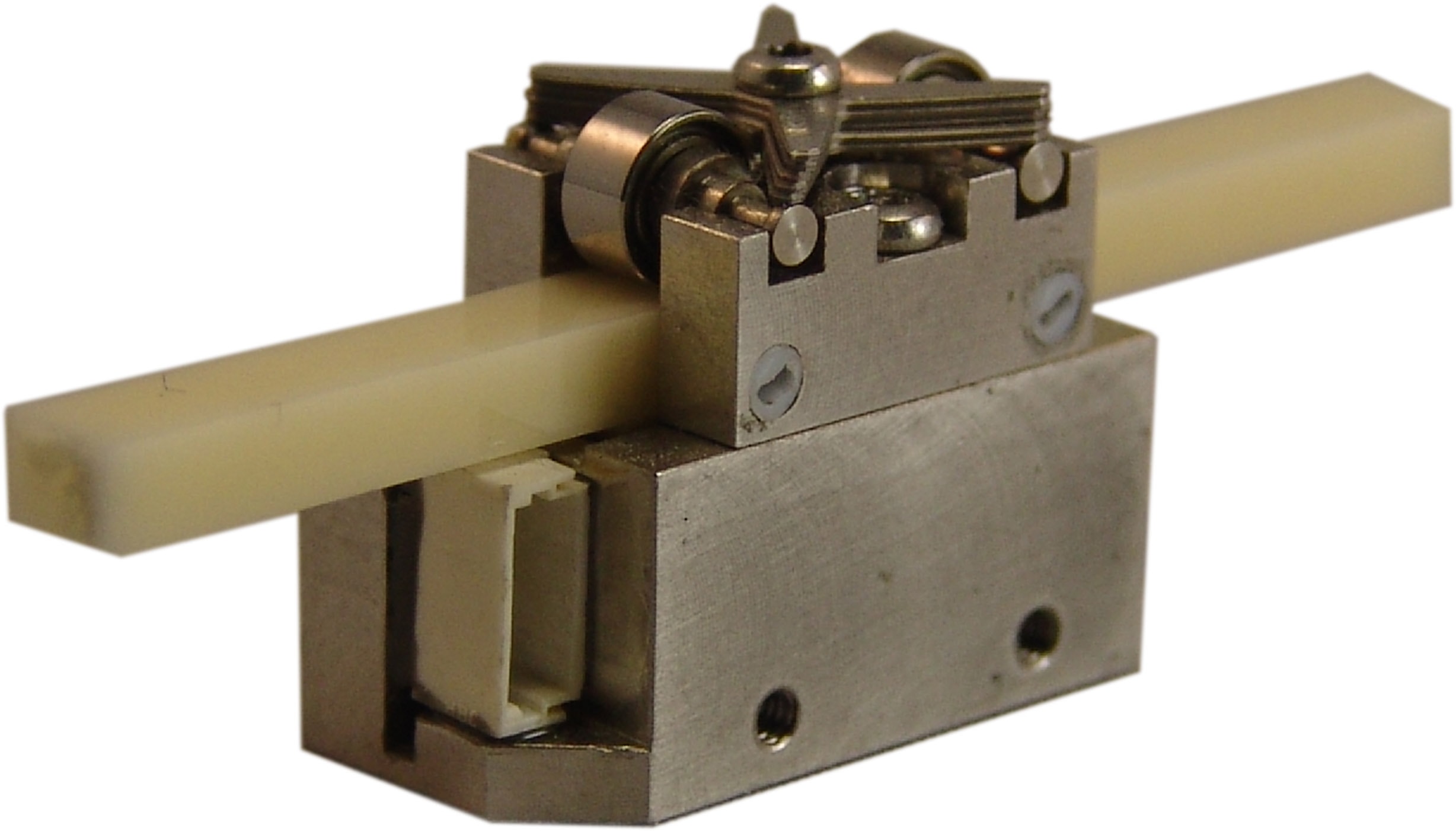

_____________________________________________________________________________________  LPG_guided drive rod
Die gefuerte Variante wurde entwickelt fuer Anwendungen bei denen der Drive Rod seitlich weniger oder kein Spiel haben soll. Die Fuerung erfolgt entweder durch spielbegrenzende Einstellschrauben oder durch vier weitere Kugellager an den seitlichen Flaechen. Fuer Anwendungen bei dem etwas direct auf dem Drive Rod befestigt werden soll gibt es eine Variante mit verstaerktem Stab in 4*4*L. . LPS-30.pdf _____________________________________________________________________________________

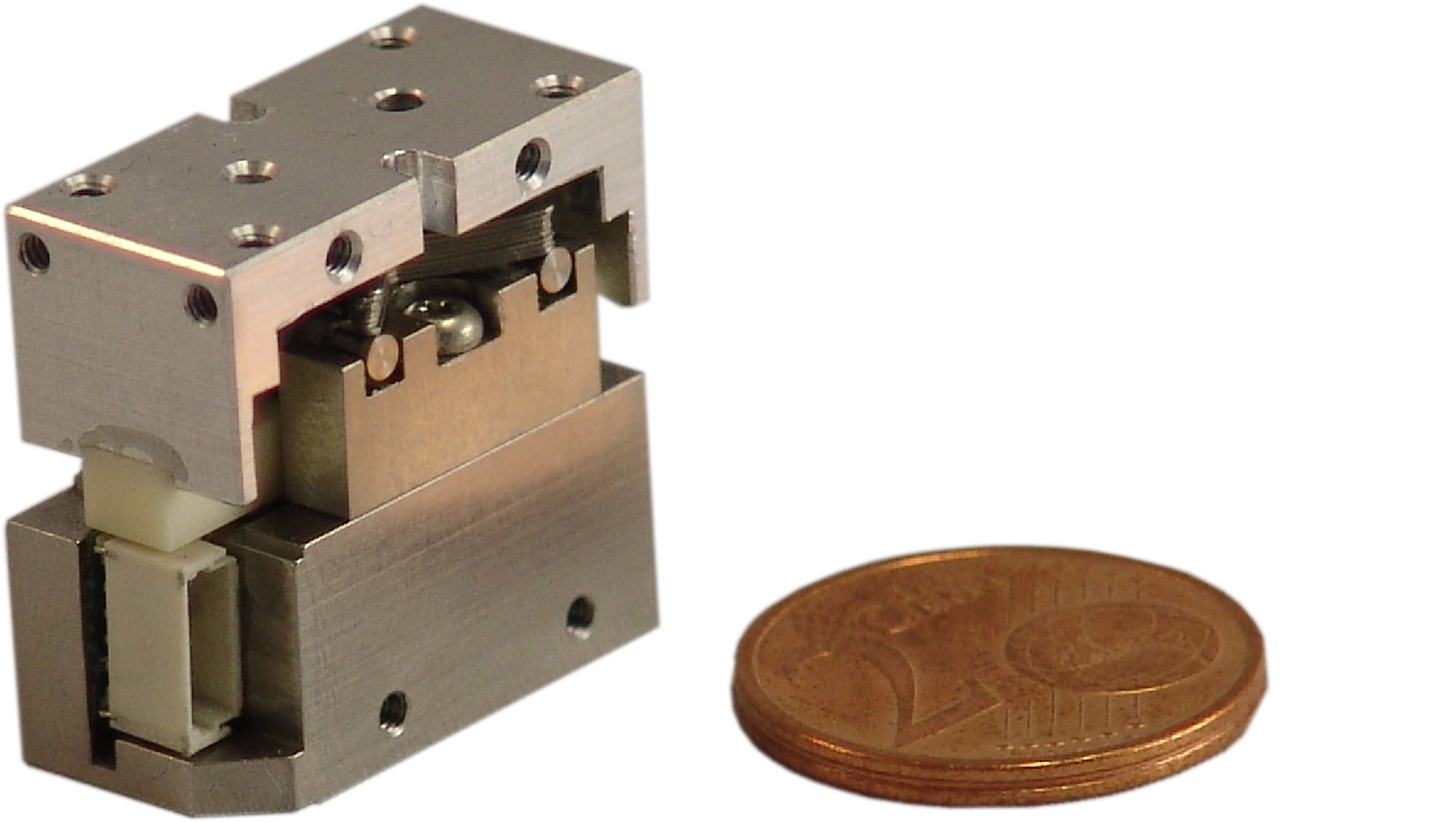

LPST_simple tiny stage Fuer einfache Aplikationen und kurzem Hub wurde der Tiny stage entwickelt. Die seitlichen Fuehrung wurde durch 4 Kugellager realisiert. Der Schlitten wurde direkt auf einem verstaerkten Drive Rod geklebt. Der Tiny ist auch mit integriertem Encoder oder in vertikaler Ausfuerung als Tiny Lifter mit 10N Kraft erhaeltlich. Diese Loesung ist wirklich nur feur einfache Angendungen gedacht. Fuer Sie hochpraeziese Anwendungen schauen Sie bitte bei den Stages nach was passendem. . LPST_1.pdf _____________________________________________________________________________________
LPE_ LL10 or twin piezomotor with integrated encoder for nanopositioning Der LPE ist der Piezolegs LL10 mit integriertem Encoder. Dabei sind verschiedene magnetische Encodersysteme auswahlbar. Von einem ABZ mit TTL Logik oder einer Variante mit 2 Endlagen bis zum Zerodrift Encoder mit gerade mal 15mW Verlustleisung am Motor sind vrschiedene Kombinationen mit bis zu 10nm Aufloesung moeglich. Alle System sind auch fuer den UHV Einsatz geeignet. Als weitere Option besteht die Moeglichkeit den Drive Rod in gefuerter Ausfertigung zu erhalten. Sie haben 10 oder 20N Kraft. . LPE_1.pdf _____________________________________________________________________________________

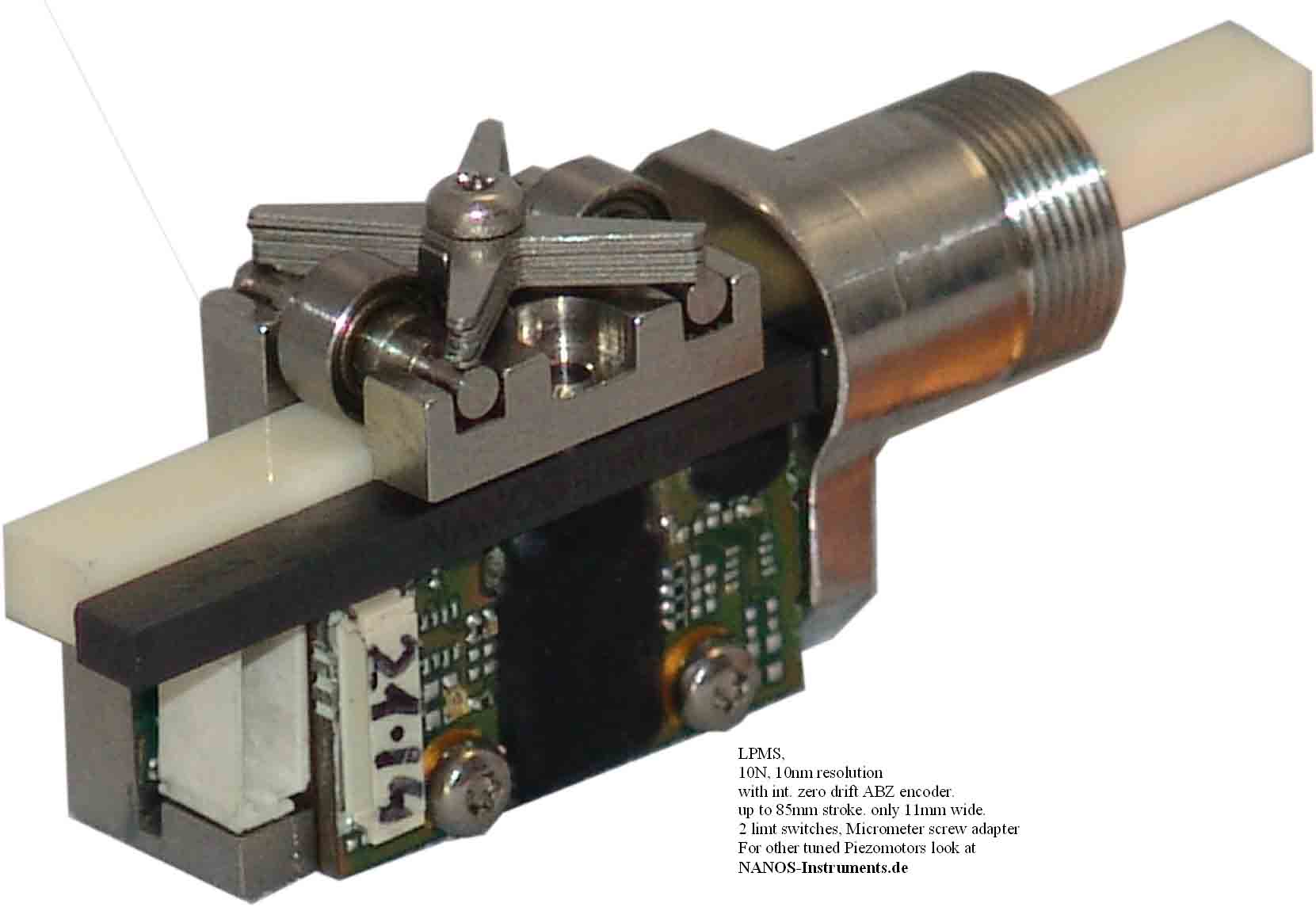

LPMS_the pusher, the micrometer screw replacement Der LPMS ist fuer den Einsatz als kompakte motorisierte Mikrometerschraube mit hochaufloesendem driftfreiem Encoder entwickelt worden. Es sind verschiedene magnetische Encodersysteme auswahlbar. Von einem ABZ mit TTL Logik oder einer Variante mit 2 Endlagen bis zum Zerodrift Encoder mit gerade mal 15mW Verlustleisung am Motor ist alles moeglich. Als mechnisches Interface sind?zwei M1,6 Gewinde von vorne sowie ein Standard Anschluss einer Einbaumikrometerschraube. Dabei sind Kraefte von 10 und 20N bei 10nm zu erhalten. . LPMS_1.pdf _____________________________________________________________________________________  LPST_simple tiny stage closed loop
Fuer einfache Aplikationen und kurzem Hub wurde der Tiny stage entwickelt. Die seitlichen Fuehrung wurde durch 4 Kugellager realisiert. Der Schlitten wurde direkt auf einem verstaerkten Drive Rod geklebt. Der Tiny ist auch mit integriertem Encoder oder in vertikaler Ausfuerung als Tiny Lifter mit 10N Kraft erhaeltlich. Diese Loesung ist wirklich nur feur einfache Angendungen gedacht. Fuer Sie hochpraeziese Anwendungen schauen Sie bitte bei den Stages nach was passendem. . LPST.pdf

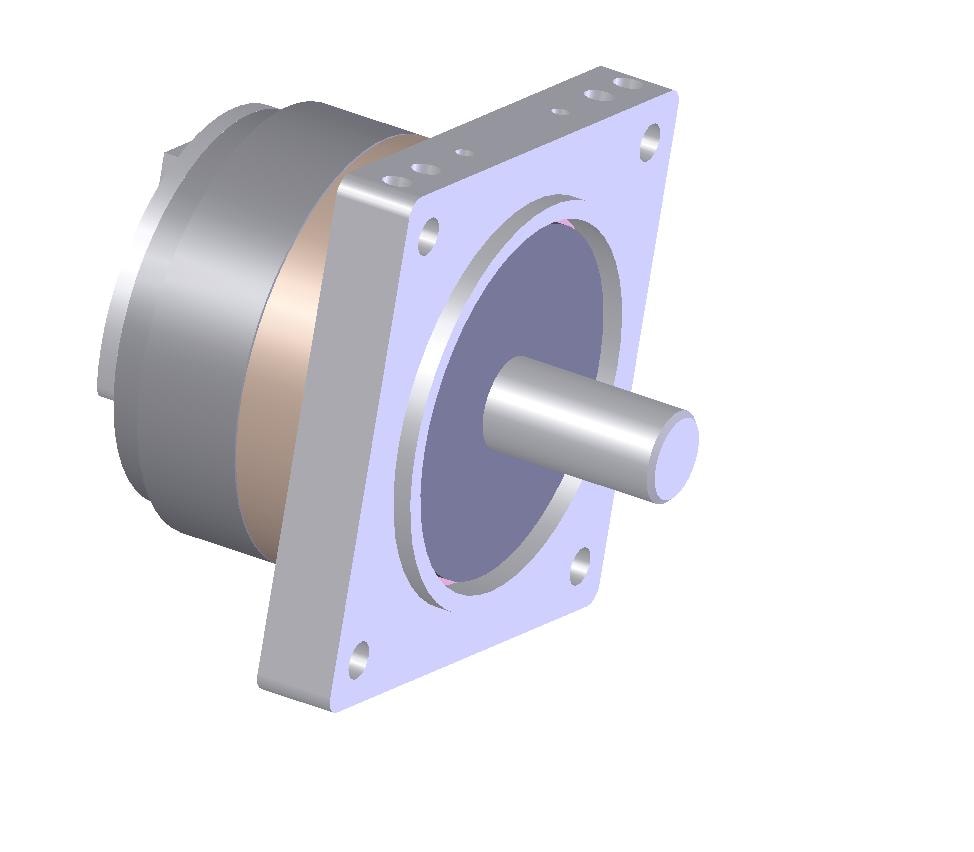

 the torque master NEMA 11 piezo motor system
travle range: 360 degree
resolution 129.600 counts/ turn zero drift and homing
force: 100mNm.Very tiny system
stainless
standard/ vacuum
Stepper motor interface NEMA11 and fit allso direct to the LPS-30 . torque master NEMA11.pdf
|
